أ جهاز التحكم بمضخة المياه هو جهاز يستخدم لإدارة تشغيل مضخات المياه في الأنظمة المختلفة. وتتمثل وظيفتها الرئيسية في أتمتة عملية الضخ، وضمان توصيل المياه بكفاءة إلى المناطق المطلوبة مع تقليل الهدر، ومنع الفيضانات، وحماية المضخة من الأضرار المحتملة. تعد وحدات التحكم هذه جزءًا لا يتجزأ من أنظمة إدارة المياه السكنية والزراعية والتجارية والصناعية.

في هذه المقالة، سوف نستكشف الأنواع الثلاثة الأساسية لوحدات التحكم في مضخات المياه والآليات الكامنة وراء كيفية عملها.

---

ما هي الأنواع الثلاثة الأساسية لوحدات التحكم؟

صناديق التحكم في مضخة المياه إلى ثلاث فئات: وحدات التحكم اليدوية، ووحدات التحكم الأوتوماتيكية، ووحدات التحكم القابلة للبرمجة. يمكن عمومًا تصنيف يحتوي كل نوع على ميزات وتطبيقات فريدة تناسب الاحتياجات التشغيلية المختلفة.

1. وحدات التحكم اليدوية

وحدات التحكم اليدوية هي أبسط أشكال وحدات التحكم بمضخات المياه. إنها تتطلب تدخلًا بشريًا مباشرًا لبدء المضخة أو إيقافها.

كيف يعملون？

· يجب على المستخدمين مراقبة مستويات المياه أو الضغط أو التدفق يدويًا وتشغيل المضخة وفقًا لذلك.

· على سبيل المثال، في خزان المياه، يقوم المستخدم بتشغيل المضخة عندما يكون الخزان منخفضًا ويطفئها عندما يمتلئ.

التطبيقات

· تُستخدم وحدات التحكم اليدوية بشكل شائع في البيئات صغيرة الحجم أو ذات التقنية المنخفضة حيث تكون الحلول الآلية غير ضرورية أو غير مجدية.

· تشمل الأمثلة الأسر الريفية، أو المؤسسات الزراعية الصغيرة، أو شبكات المياه المؤقتة.

المزايا

· تصميم وتشغيل بسيط

· انخفاض التكلفة الأولية

· الحد الأدنى من المتطلبات الفنية

العيوب

· كثيفة العمالة، حيث تعتمد على المراقبة البشرية المستمرة

· ارتفاع خطر الخطأ البشري، مما يؤدي إلى مشاكل محتملة مثل الفيضانات أو التشغيل الجاف للمضخة

· غير فعال للعمليات واسعة النطاق أو المستمرة

2. وحدات التحكم التلقائية

تعد وحدات التحكم الأوتوماتيكية أكثر تقدمًا من وحدات التحكم اليدوية، حيث أنها تستخدم أجهزة الاستشعار والمرحلات لأتمتة تشغيل المضخة. تقوم هذه الأنظمة بمراقبة مستويات المياه أو الضغط أو التدفق في الوقت الفعلي وتشغيل المضخة دون الحاجة إلى تدخل بشري.

كيف يعملون？

· تقوم أجهزة الاستشعار (على سبيل المثال، مفاتيح التعويم، ومفاتيح الضغط، وأجهزة استشعار التدفق) بمراقبة معلمات محددة مثل مستوى الماء أو الضغط.

· بناءً على قراءات المستشعر، تقوم وحدة التحكم بتنشيط المضخة أو إلغاء تنشيطها. على سبيل المثال:

 يمكن لمفتاح التعويم الموجود في خزان المياه اكتشاف انخفاض الماء تحت مستوى معين، مما يؤدي إلى تشغيل المضخة لملء الخزان.

 يمكن لمفتاح الضغط اكتشاف انخفاض في ضغط الماء وتنشيط المضخة لاستعادة المستويات الطبيعية.

التطبيقات

· تستخدم أجهزة التحكم الأوتوماتيكية على نطاق واسع في أنظمة المياه السكنية والري والعمليات الصناعية.

· إنها مثالية للأنظمة التي تتقلب فيها مستويات المياه أو الطلب بشكل متكرر.

المزايا

· يقلل من الحاجة للرصد اليدوي

· يعزز كفاءة النظام وموثوقيته

· يمنع المشاكل الشائعة مثل تشغيل المضخة الجافة أو الفائض

العيوب

· ارتفاع التكلفة الأولية مقارنة بالأنظمة اليدوية

· يتطلب الصيانة والمعايرة المنتظمة لضمان الدقة

3. وحدات تحكم قابلة للبرمجة

وحدات التحكم القابلة للبرمجة هي النوع الأكثر تقدمًا من وحدات التحكم في مضخات المياه. إنها تسمح للمستخدمين بتخصيص تشغيل المضخة وفقًا للاحتياجات المحددة، مما يوفر أعلى مستوى من الدقة والمرونة.

كيف يعملون？

· تستخدم وحدات التحكم هذه المعالجات الدقيقة أو وحدات التحكم المنطقية القابلة للبرمجة (PLCs) لإدارة عمليات المضخة بناءً على الإعدادات أو الخوارزميات المحددة من قبل المستخدم.

· قد تشمل الميزات:

 توقيت للعملية المجدولة

 محركات التردد المتغير (VFDs) لضبط سرعة المحرك حسب الطلب

 المراقبة والتحكم عن بعد من خلال المنزل الذكي أو أنظمة إنترنت الأشياء الصناعية

التطبيقات

· تعتبر وحدات التحكم القابلة للبرمجة مثالية للأنظمة المعقدة مثل شبكات إمدادات المياه البلدية، وأنظمة الري واسعة النطاق، والعمليات الصناعية التي تتطلب تحكمًا دقيقًا.

المزايا

· الكفاءة العالية والقدرة على التكيف

· قدرات التحكم والرصد عن بعد

· يمكنه إدارة الأنظمة المعقدة ذات المدخلات والمخرجات المتعددة

العيوب

· تكلفة التركيب والصيانة

· يتطلب خبرة فنية للبرمجة واستكشاف الأخطاء وإصلاحها

---

كيف يعمل جهاز التحكم بمضخة المياه؟

عملية أ تتضمن وحدة التحكم في مضخة بئر الماء عدة خطوات رئيسية: اكتشاف المدخلات، ومعالجة الإشارات، والتحكم في الإخراج، وآليات السلامة . في حين أن التفاصيل تعتمد على نوع وحدة التحكم، فإن المبادئ الأساسية متسقة بشكل عام.

1. كشف المدخلات

تتلقى وحدة التحكم البيانات بشكل مستمر من أجهزة الاستشعار التي تراقب المعلمات الرئيسية، مثل:

· مستوى الماء: يتم قياسه باستخدام المفاتيح العائمة، أو أجهزة الاستشعار بالموجات فوق الصوتية، أو أجهزة استشعار المستوى السعوي.

· الضغط: تتم مراقبته باستخدام مفاتيح الضغط أو محولات الطاقة.

· التدفق: يتم اكتشافه باستخدام أجهزة قياس التدفق أو أجهزة مراقبة التدفق الأخرى.

مثال

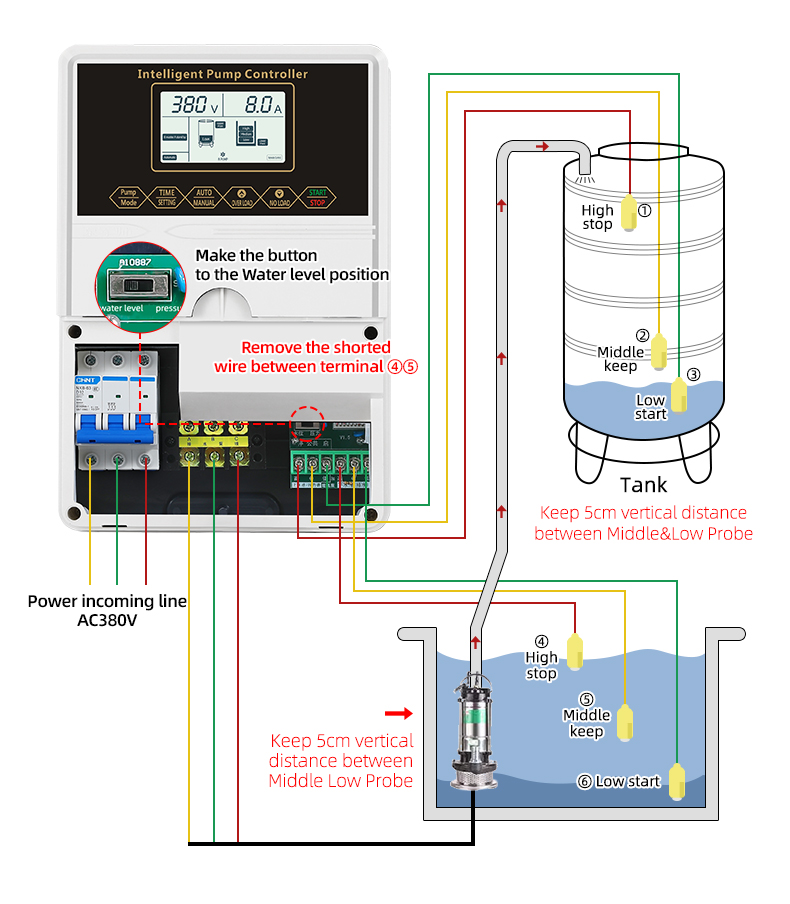

في نظام خزان المياه السكني، يكتشف المفتاح العائم عندما ينخفض ​​مستوى الماء إلى ما دون عتبة محددة مسبقًا ويرسل إشارة إلى وحدة التحكم.

2. معالجة الإشارات

تقوم وحدة التحكم بمعالجة إشارات الإدخال لتحديد ما إذا كانت المضخة بحاجة إلى التنشيط أو إلغاء التنشيط. يعتمد هذا القرار على معلمات محددة مسبقًا أو منطق قابل للبرمجة.

· وحدات التحكم التلقائية: استخدم المنطق البسيط لتشغيل المضخة أو إيقاف تشغيلها بناءً على عتبات المستشعر.

· وحدات التحكم القابلة للبرمجة: استخدم الخوارزميات المتقدمة وقد تأخذ في الاعتبار مدخلات متعددة أو بيانات تاريخية أو جداول زمنية محددة من قبل المستخدم.

مثال

في نظام الري الزراعي، قد يستخدم جهاز التحكم أجهزة استشعار رطوبة التربة وبيانات الطقس لتحديد متى ومدة تشغيل المضخة.

3. التحكم في الإخراج

بمجرد أن تقرر وحدة التحكم إجراءً ما، فإنها ترسل إشارة خرج إلى المضخة عبر المرحلات أو محركات المحركات. تعمل هذه الإشارة على تنشيط أو إلغاء تنشيط محرك المضخة.

· نظام التتابع: يفتح أو يغلق الدائرة الكهربائية للتحكم في المضخة.

· محركات التردد المتغير (VFDs): اضبط سرعة المحرك لتتناسب مع الطلب، مما يوفر الطاقة ويقلل التآكل.

مثال

في المباني الشاهقة، تقوم وحدة التحكم بضبط تشغيل المضخة للحفاظ على ضغط الماء الثابت في جميع الطوابق.

4. آليات السلامة

تشتمل وحدات التحكم الحديثة على ميزات أمان لحماية المضخة وضمان موثوقية النظام. تشمل الميزات المشتركة ما يلي:

· الحماية من التشغيل الجاف: توقف المضخة في حالة عدم اكتشاف ماء في المصدر، مما يمنع ارتفاع درجة الحرارة.

· الحماية من التحميل الزائد: يتم إيقاف تشغيل المضخة في حالة اكتشاف تيار زائد، مما يؤدي إلى حماية المحرك.

· كشف التسرب: يحدد أنماط التدفق غير الطبيعية التي تشير إلى التسربات المحتملة.

مثال

في نظام الصرف، تقوم وحدة التحكم بإيقاف تشغيل المضخة إذا تجاوز تدفق المياه المستويات الطبيعية، مما يشير إلى حدوث تسرب أو انفجار في الأنبوب.

---

تطبيقات العالم الحقيقي لأجهزة التحكم في مضخات المياه

تعتبر صناديق التحكم في مضخات آبار المياه ضرورية في مختلف المجالات، مما يضمن إدارة المياه بكفاءة وموثوقية.

1. التطبيقات السكنية

· أتمتة إمدادات المياه من الخزانات الأرضية إلى الخزانات العلوية

· منع الفيضان والجفاف في شبكات المياه المنزلية

· التكامل مع أنظمة المنزل الذكي للمراقبة والتحكم عن بعد

2. التطبيقات الزراعية

· كفاءة الري من خلال أجهزة التحكم الأوتوماتيكية أو القابلة للبرمجة

· أنظمة الري بالتنقيط مع توصيل دقيق للمياه

· الإدارة عن بعد للمضخات في الحقول الكبيرة

3. التطبيقات الصناعية

· إدارة أنظمة التبريد في المصانع

· التحكم في تدفق المياه في عمليات التصنيع

· أنظمة إدارة مياه الصرف الصحي والصرف الصحي

4. إمدادات المياه البلدية

· تنظيم توزيع المياه في المناطق الحضرية

· الحفاظ على الضغط المستمر في المباني متعددة المستويات

· إدارة محطات الضخ الكبرى لمحطات معالجة المياه

---

خاتمة

لا غنى عن أجهزة التحكم في مضخة المياه لأنظمة إدارة المياه الحديثة. فهي تعمل على تبسيط عمليات المضخة، وتقليل التدخل اليدوي، وحماية المضخات من التلف، مما يضمن توصيل المياه بكفاءة وموثوقية. بدءًا من الأنظمة اليدوية البسيطة وحتى وحدات التحكم المتطورة القابلة للبرمجة، يخدم كل نوع احتياجات وتطبيقات محددة.

يعتمد اختيار وحدة التحكم المناسبة لمضخة المياه على عوامل مثل مدى تعقيد النظام والميزانية والمتطلبات التشغيلية. سواء كان الأمر يتعلق بخزان مياه سكني، أو نظام ري زراعي، أو عملية صناعية، يمكن لوحدة التحكم المصممة جيدًا أن تعزز الكفاءة والاستدامة بشكل كبير.
